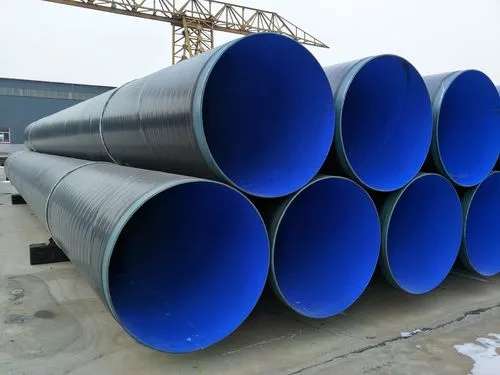

TPEP防腐钢管的生产工艺流程

TPEP防腐钢管的制作工艺主要包括三个主要步骤：表面处理、刷底漆和缠绕热收缩套。下面将详细介绍每个步骤的具体操作方法和注意事项。

一、表面处理

表面处理是TPEP防腐钢管制作的第一步，其目的是清理掉管道连接处裸露钢管的毛刺、焊渣、焊瘤、锈迹、残留涂层、油泥等，并达到st3级的光洁度。具体操作方法如下：

1. 使用角磨机清理管道连接处的毛刺、焊渣、焊瘤、锈迹、残留涂层、油泥等，务必清理干净。
2. 将连接处两侧的坡口进行打毛处理，每侧聚乙烯层打毛的宽度控制在10~15cm（含坡口）。
3. 用毛刷将清理下来的碎屑清理掉，务必清理干净，否则将影响修补层的结合力。
4. 修补区若受潮或有水分，必须先采取措施等干燥后，再进行前处理。
5. 前处理至刷底漆时间间隔不得超过30分钟，间隔期间若前处理的部位受到二次污染，必须重新进行前处理。

二、刷底漆

刷底漆是TPEP防腐钢管制作的第二步，其目的是在管道连接处涂上一层底漆，以增强防腐效果。具体操作方法如下：

1. 按照底漆的使用说明，将双组分及稀料按比例混合，搅拌均匀。
2. 用毛刷蘸上底漆，在管道连接处进行刷涂。刷涂厚度以刚好遮住底材为宜，一般厚度在120~150um，不准露出底材或超过厚度。
3. 坡口处露出的环氧涂层要刷涂底漆，但聚乙烯层不得刷涂底漆。
4. 待底漆表干后，便可进行缠绕热收缩套。若底漆表干较慢，可采用电热灯泡照射加速表干，不可用火烤等方式加速表干，否则会破坏漆膜影响结合力。
5. 建议焊接后即时进行外修补，利用焊接的余热，即可保证前处理在露点以上，又可加速底漆表干，但要在焊接处温度降至80度以下再进行施工。
6. 刷完底漆，将毛刷用稀料清洗干净，准备下次使用。

三、缠绕热收缩套

缠绕热收缩套是TPEP防腐钢管制作的最后一步，其目的是在管道连接处缠绕上热收缩套，以进一步增强防腐效果。具体操作方法如下：

1. 漆膜表干后应立即进行缠绕热收缩套，间隔时间不得超过10分钟。
2. 热收缩套的宽度应确保缠绕后能完全盖住两侧打毛的部位，一般来说控制厚度大于钢管部分宽度+两侧打毛的宽度5-10cm。
3. 去除热收缩套上的薄膜或牛皮纸，将热收缩套一端10~15cm长度内的热熔胶面，用烘烤机的火焰加热，确保边角都得到均匀加热。
4. 待热熔胶发软、变亮立刻停止加热，然后迅速将融化的热熔胶一面按压在连接处，热收缩套要完全盖住两侧打毛的区域，并用辊轮从中线向两侧辊压，赶走粘接处的气泡，使之固定。加热时要防止过度加热，否则会破坏热熔胶层，影响附着力。
5. 将热收缩套沿管道周围向包卷缠绕，缠绕时务必要拉紧，并保持热收缩套的中线与管道连接缝隙平行。
6. 再将热收缩套的另一端热熔胶层10-15cm烤软、发亮，然后迅速与前端粘贴搭接在一起。

以上就是TPEP防腐钢管的制作工艺及其注意事项。严格按照这些步骤操作可以制作出高质量的TPEP防腐钢管。
