各种管道的连接方式及常见问题

管道连接是工程建设的重要组成部分，直接关系到工程质量。随着管道行业的发展，管道连接的方式越来越多。本文整理了6种连接方法的相关内容，以供参考。

1、螺纹连接

1.线程处理

切2-3次，螺纹应清晰，完整，光滑，无毛刺和乱码。如果螺纹断裂或缺失，则不应超过螺纹总数的10%。螺纹还应满足装配公差的要求，并具有1/16的锥度，以防止螺纹之间的过松或过紧配合。

国家标准《55 ° 密封管螺纹》GB/T7306，适用于管道、阀门、管接头、旋塞等管道附件的螺纹连接。

2.螺纹组装

拧紧后，将露出2-3个螺丝尾巴，去除多余的填充物，并在裸露的丝牙上涂上红色药丸以防止生锈。红丹刷宽度一致，涂层均匀，无流动、漏涂现象。

3.常见问题

麻线不清洗，外露线长，涂刷规范，外露线随机刷，防止生锈。

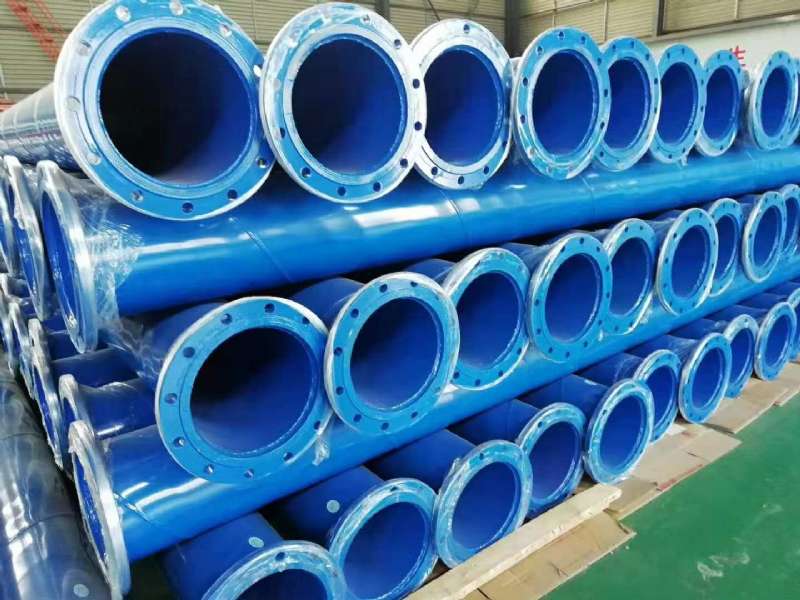

2、法兰连接

1.管道法兰

1) 配套法兰具有相同的规格和型号; 与设备法兰连接时，应根据其规格进行匹配；

2) 法兰连接同轴平行，法兰表面垂直于管道中心；

3) 紧固螺栓应具有相同的规格和方向，螺栓的裸露长度应1/2螺栓直径或与螺母齐平；

4) 连接阀门时，螺母放在阀门侧；

5) 水平管法兰的顶部两个螺孔使水平和垂直管法兰的两个螺孔保持平行于壁的壁。

法兰标准: 国家标准GB9112-9123，机械部门标准JB79-86，化学工业部门标准HG5008-5028和石油工业部门标准SYJ4。法兰螺栓孔中心相同。JB标准和HG标准的管径为 “小外径”，GB标准和SYJ标准为 “大外径”。使用时，应注意不同规格法兰螺栓孔的数量。

2.常见问题

法兰内圈未焊接，法兰内圈未焊接，法兰不匹配

3、焊接连接

1.焊接

1) 不锈钢管焊接填充氩气进行保护，焊接后焊接和热影响区酸洗钝化。

2) 铜管钎焊不得过热 (650-750 ℃)，焊接后应清除焊接接头处的残留渣和其他杂质。

3) 焊缝外观检查不得有咬伤、夹渣、裂纹、飞溅等缺陷。

2.常见问题

铜管钎焊焊缝未清洗，不锈钢管焊缝未进行底切处理，焊缝宽度较窄，残余高度不同。

4、沟槽连接

1.沟槽组件

1) 清洁管端，安装橡胶密封圈，安装夹具并拧紧螺栓；

2) 凹槽2端的管道中心线一致，凹槽的安装方向 (紧固螺栓的位置) 一致；

3) 直管段应使用刚性接头，在管段上每4-5个连续刚性接头之间应设置一个柔性接头。

2.常见问题

凹槽接头的方向不均匀，凹槽两端的管道不平直。

5、夹紧连接

清洁插入端口并确定插入深度。将管子插入指定的深度，保持轴线垂直。用专用夹紧工具夹紧连接器，夹紧后用量规检查夹紧尺寸是否到位。

六、插座连接

在连接铸铁管之前，应清理影响插座密封性的杂物，并正确插入橡胶密封圈。根据施工标准要求的深度插入并保持两个管段的垂直度。

对消防给水系统中管道的连接方式有相关要求。以下内容摘录学习。

1，消防泵吸入管上的控制阀应在消防泵固定在基础上后安装。其直径不得小于消防泵吸入口的直径，不得使用没有可靠锁定装置的控制阀。控制阀应为槽型或法兰型阀。

2.钢筋混凝土消防水池与消防水箱进出水管应设置防水套管，消防水池与消防水箱进出水管制成的钢板应采用法兰连接，有振动的管道应设置柔性接头。组合式消防水池或消防水箱的进出口管接头应采用法兰连接，使用其他连接时应进行防锈处理。

3，钢丝网骨架塑料复合管的钢塑过渡接头的连接应符合以下要求:

1) 钢塑过渡接头钢网骨架塑料复合管端与聚乙烯管的连接应符合热熔连接或电熔连接的规定。

2) 钢塑过渡接头的钢管端与金属管的连接应符合钢管焊接，法兰连接或机械连接的相应规定。

3) 钢塑过渡接头的钢管端应通过法兰而不是焊接与钢管连接。必要焊接时，应采取冷却措施。

4.埋地管道的连接方式和基础支撑应满足以下要求:

1) 使用球墨铸铁时，应采用插座连接。

2) 使用焊接钢管时，应使用法兰和凹槽连接器进行连接。

3) 使用钢丝网骨架塑料复合管时，应采用电熔连接。

5.架空管道应为热镀锌钢管，采用槽形连接件、螺纹、法兰、夹紧等方式连接。架空管道不得安装钢丝网骨架塑料复合管等非金属管道。

6，管道通过螺纹，法兰，插座，夹紧等方式连接时，应满足以下要求:

1) 采用螺纹连接时，热镀锌钢管管件应采用现行国家标准《可锻铸铁管道接头》GB 3287、《可锻铸铁管道接头验收规则》GB 3288的有关规定，“可锻铸铁管道连接器类型和尺寸” GB 3289。热镀锌无缝钢管管件应采用现行国家标准《可锻钢螺纹管件》GB/T 14626的相关规定；

2) 螺纹应符合现行国家标准《55 ° 密封管螺纹第2部分: 锥形内螺纹和锥形外螺纹》GB 7306.2的有关规定。应使用密封带作为螺纹接口的密封，密封带应贴在外螺纹上；

3) 法兰连接法兰密封面形式和压力等级应符合消防给水系统技术要求; 法兰类型应按平焊法兰、焊接法兰和螺纹法兰等连接形式，法兰选型应符合现行国家标准《钢管法兰的种类及参数》GB 9112、《整体钢管法兰》GB/T 9113的相关规定，《钢对焊无缝管件》GB/T 12459和《管法兰用聚四氟乙烯涂层垫片》GB/T 13404；

4) 热镀锌钢管采用法兰连接时，应选择螺纹法兰。当需要焊接连接时，法兰焊接应符合GB 50236和GB 50235的相关规定，现行国家标准《现场设备和工业管道焊接工程施工规范》；

5) 球墨铸铁管承插连接应符合GB 50268《给排水管道工程施工及验收规范》的有关规定；

6) 钢丝网骨架塑料复合管的施工和安装不仅应符合本规范的相关规定，还应符合现行行业标准《埋地聚乙烯给水管道工程技术规范》CJJ 101的相关规定。

7) 管径大于DN50的管道不得使用螺纹接头，在管径缩径处使用单体减径接头。
